Fusão ou Mecânica: Qual é o melhor método de emenda?

Fusão ou Mecânica: Qual é o melhor método de emenda?

Definindo mecânica e emenda de fusão

O objetivo final do emenda de cabos é criar uma conexão segura entre duas ou mais seções de fibra de uma maneira que permita que o sinal óptico passe com perda mínima. Como já mencionamos, tanto o emendamecânico quanto o de fusão atingem esse objetivo, mas o fazem de maneiras muito diferentes.

Emenda mecânica

Uma das principais diferenças com o emenda mecânico é que ele não une permanentemente as fibras juntas, em vez de travar e alinhar as peças com um mecanismo de parafuso. Este método não requer calor ou eletricidade.

Emenda de fusão

Em primeiro lugar, a emenda de fusão envolve a fusão permanente das duas seções de fibra. Isto é conseguido com um dispositivo elétrico apropriadamente conhecido como um splicer de fusão, e é algo que não apenas funde as duas partes com um arco elétrico, mas também é capaz de alinhar a fibra para criar uma boa conexão com precisão.

com ambas as técnicas mecânicas de Fusão ou Mecanica , existem quatro etapas distintas para o processo. Os dois primeiros passos para cada um são quase idênticos, mas os dois últimos são onde estão as diferenças.


Curso PROJETE SUA REDE ÓTICA

Os passos de emenda por FUSÃO




Emenda de fusão Etapa 1 – Preparação

Para preparar a fibra para emenda, você precisa retirar a capa ou a bainha que envolve a fibra de vidro interna. Você vai ficar com o vidro nu quando terminar, o que deve ser limpo com um pano alcoólico.


Emenda de fusão  Etapa 2 – Clivagem

O próximo passo envolve clivagem da fibra, que não deve ser confundida com o corte. A clivagem significa que a fibra deve ser levemente marcada e então flexionada até que se rompa naturalmente. Para criar uma conexão de som, você precisa de uma clivagem boa, limpa e suave, perpendicular à fibra que está sendo conectada no splicer de fusão.

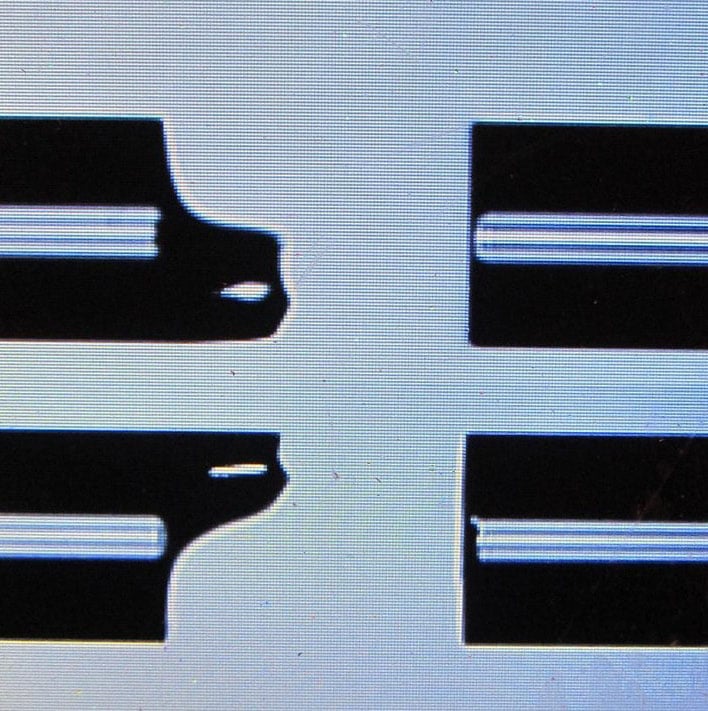

Figura 3: Ampliação mostrando clivagens boas e ruins

Boa Cleave, Bad Cleave


Emenda de fusão Etapa 3 – Alinhamento e fusão

Em seguida, você passará pelas etapas de alinhamento e fusão, que envolve o posicionamento de cada fibra clivada no lugar e fundida. Na maioria das máquinas de emenda por fusão, há uma janela de ampliação ou visualizador que permite que as extremidades da fibra sejam precisamente posicionadas com mais facilidade. O posicionamento exato é o objetivo para que a luz possa passar com mínima distorção, reflexão ou perda de sinal. Quando o alinhamento correto é alcançado, as duas extremidades da fibra são fundidas em conjunto com um arco elétrico de alta tensão.


Emenda de fusão Etapa 4 – Proteção de Fibra

A nova conexão de fibra agora precisa ser protegida, para que sua integridade seja mantida quando for manipulada. Emendas de fusão geralmente têm uma resistência à tração de cerca de 0,5-1,51 libras e não são danificadas pelo manuseio do dia a dia. No entanto, as junções ainda precisam ser protegidas contra forças de flexão e de tração que ocorrem quando são movidas.

Normalmente, a proteção é obtida colocando-se um fechamento de emenda ao redor da conexão, que é então encolhida a calor no lugar.

Curso Completo Mikrotik

Os passos de emenda mecânica



Um caso de emenda mecânica comum

Vamos pular dar um passo três neste ponto, já que os passos um e dois são iguais aos da emenda por fusão.

Emenda mecânico Passo 3 – Unindo as fibras

Ao contrário do emenda de fusão, você não está conectando permanentemente as extremidades da fibra, portanto não requer calor. O equipamento usado para emenda mecânica contém um gel de correspondência de índice, que ajuda a combinar o índice de refração dos núcleos de fibra. Isso ajuda a diminuir a perda da conexão.

Emenda mecânico Etapa 4 – Proteção da fibra

Uma etapa separada não é estritamente necessária para a proteção da fibra com emenda mecânica, já que o Emenda mecânico é um protetor em si e o faz automaticamente.

Escolhendo entre os dois

Os fatores que determinarão qual dos dois métodos você usará se resumirá em desempenho e custo. Embora haja um desembolso inicial mais alto para equipamentos de emenda por fusão, o valor de cada emenda tende a ser muito menor do que a emenda mecânica. Se você faz muito Emenda , então o método de fusão pode funcionar menos caro a longo prazo, mas se você não o fizer, a emenda mecânica se dará por conta própria.

Desempenho

A perda de inserção (perda de potência do sinal) é maior com a emenda mecânica em torno de 0,2bB-0,75bB, e isso ocorre porque as fibras são tecnicamente alinhadas e não são conectadas fisicamente. A perda de inserção com emenda de fusão é normalmente menor que 0,05dB – principalmente porque a conexão física oferece uma conexão mais permanente e exigente.

Curso Consultor Projetista de Redes Ópticas



Resumo

Principalmente, os benefícios da emenda de fusão sobre a emenda mecânica são melhor desempenho de refletância e menor perda, razão pela qual muitas empresas de televisão de acesso à comunidade (CATV) e de telecomunicações optam por usá-la em suas redes de longa distância.

No entanto, essas mesmas empresas podem usar uma combinação de ambos os métodos em seus cabos locais, com aplicação de emenda de fusão em redes que usam sinais de vídeo analógicos que exigem reflexão mínima. O Emenda mecânico é geralmente a escolha preferida quando uma perda de sinal não é uma preocupação tão significativa – algo que pode ser dito para a maioria dos aplicativos de LAN.

Parece que, se o custo inicial não era uma consideração, o método de fusão é muito superior em termos de desempenho, proteção e despesas por emenda, portanto, não há muito debate sobre qual é o melhor. No entanto, quando uma pequena perda de sinal não é um grande problema, a emenda mecânica é mais do que uma opção viável – desde que a quantidade de conexões que está sendo criada não seja excessivamente alta, tornando o custo por emenda proibitivo.
